Los LED High Power suelen ser utilizados para realizar iluminación puntual con un flujo liviano de luz.

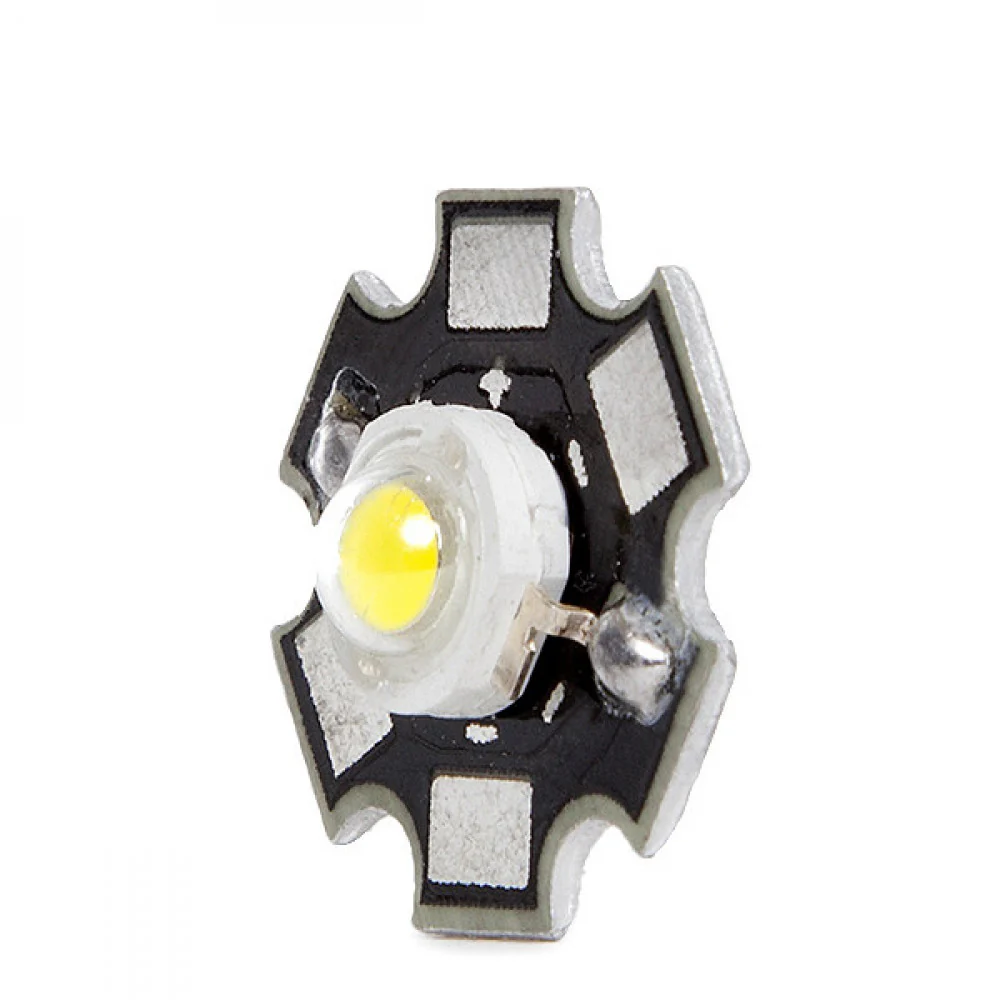

Estos LEDs se presentan en formato estrella, que actúa como placa predisipadora.En el centro se encuentra el chip, recubierto de una pequeña cúpula de resina color transparente.La cúpula permanece pegada a la placa mediante dos puntos de estaño.Suelen conectarse en serie y, por su base metálica, deben ser montados sobre otra superficie disipadora para evitar las altas temperaturas.Con el fin de concentrar el haz lumínico de estos LEDs, es posible la adaptación de lentes.

Los LEDs High Power cuentan con cuatro conectores,2 de polaridad positiva y 2 negativa,desde las cuales es posible conectarlos soldándolos mediante un punto de estaño.

Utilidades:

• Individual: alimentación del LED directa desde la fuente de alimentación por medio de una fuente regulada o bien con el uso de resistencias o reguladores.Se deberá suministrar al LED la tensión deseada dentro de los valores de trabajo.
• Configuración paralela:alimentación de un grupo de LEDs conectando todos los ánodos juntos y todos los cátodos juntos,utilizando la tensión requerida regulada por una sola resistencia en serie.
• Configuración en serie:alimentación de un grupo de LEDs conectados secuencialmente. La cantidad de LEDs a utilizar por serie estará limitada por la tensión entregada por la fuente de alimentación.
• Polarización:el polo positivo de la fuente de alimentación debe estar conectado al ánodo (o al inicio de la serie), mientras que el polo negativo debe estar conectado al cátodo (o al cierre de la serie).
